小ヶ倉ダム

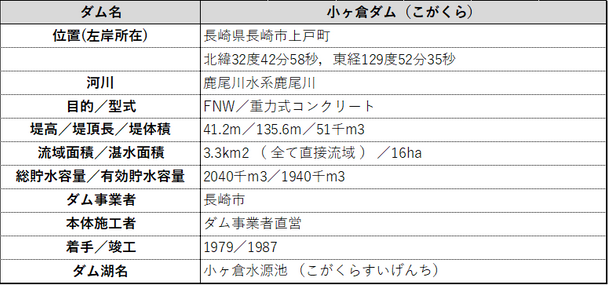

1. 小ヶ倉ダムの概要
長崎市では、明治期より本河内高部ダム・本河内低部ダム・西山ダムが建設されていたが、大正9年(1920)の市域拡張に伴い、新たな水道事業として大正15年(1926)に完成したダムで、竣工当時は日本で最も高い水道用ダムである。設計は、東京市の上水道を手がけたことで有名な中島鋭治によるもので、神戸の布引ダムを参考に設計された粗石コンクリート造重力式ダムである。
小ヶ倉ダムが位置する鹿尾川は、長崎半島の脊梁山地の一画をなす鳥帽子岳に源を発し、長崎市南部に開ける新戸町・上戸町の住宅地を流下し、長崎湾に注ぐ流路延長9kmの二級河川である。ダムサイトは、河口より約6ｋｍの地点にあり、長崎市南部の水源として利用されている。
小ヶ倉ダムの特徴は、見られることを意識した高いデザイン性にある。ダムの壁面に、国会議事堂にも使用されている山口県徳山産の御影石を使用し、先行する明治期のダムには見られなかった、余水吐とよばれる放水路が採用され、苔で覆われる以前は「白亜のモダンなダム」であった。余水吐から流れ下った水は、副ダムで緩衝され、副堰堤の緩やかなカーブの壁面を伝って川へ流れる。この川には、ダム建設当時に架けられた管理橋が残されており、たもとの土台部分や橋の側面に、大正時代の近代的なデザインをみることができる。この小ヶ倉ダムと小ヶ倉ダム管理橋は、国が指定する登録有形文化財として、指定されている。
また、設計・施工方法の特徴として、以下の事項があげられる。
1） 粗石コンクリート工法 ：粗石を混入したコンクリートである。
2） 石積型枠工法 ：上下流面に花崗岩の切石を型枠として、堤体コンクリートを打設している。
3） 横継目工法 ：マスコンクリートの発熱量を低く抑えクラックの発生防止を図るため、３ヶ所の継目が設けられ、４ブロックに分割して堤体コンクリートを打設している。
4） カットオフ工法 ：堤体上流面から2.5ｍ・13.7ｍの２か所の位置にそれぞれ深さ3.5ｍ・2.0ｍのカットオフが設けられ、滑動の配慮が行われている。
[関連資料 1） 3) を加筆、4) より引用]
2. 地質概要
ダムサイト周辺は、安山岩溶岩を主体とし、それに挟在される火山角礫岩と安山岩溶岩下位の火山角礫岩であり、貯水池周辺では、黒色片岩が主体をなしている。ダムサイトの安山岩溶岩の下位には、火山砕屑岩類・凝灰質な水底堆積物等が厚く堆積している。
3. ダムのリニューアル
ダムの建設後約60年を経た1980年代において、堤体は老朽化が進展し、特にダムが市街地に隣していることから、ダムの安定性が懸念され、堤体および基礎のボーリング調査を行うとともに堤体調査が実施された。この結果、①堤体基礎からの漏水と要圧力の増加、②両岸地山からの漏水、③堤体コンクリートの漏水の問題が明らかとなっている。
なお、コンクリートの品質・基礎岩盤強度等は、堤体の安定条件を満足することが確認されている。
これより、堤体基礎面の漏水防止および揚圧力の軽減、両岸地山からの漏水防止のため、基礎岩盤のカーテングラウチングと両岸地山のリムグラウチングが実施された。
[(関連資料 1) を加筆]
4. 洪水吐きトンネルの設置
1） 新設鹿尾ダムと連携治水対策
住宅地を貫流する鹿尾川は、毎年の出水により川沿岸が浸水を繰り返しているものの、河川改修による治水対策が不可能な状況であった。
このため、既設小ヶ倉ダムに治水容量を確保し、さらに洪水調節を行うために貯水池中流左岸の山体に洪水吐トンネルを設け、下流に新設する鹿野ダム貯水池上流に調節放流を行い、鹿野川の治水安全度を1/100とするものとした。この際、既設小ヶ倉ダムの洪水吐きは、水理機能が十分確保されていないため、洪水流量のほとんどを新設の洪水吐きから放流させ、小ヶ倉ダムの安全性を構造令に適合させている。
なお、洪水調節容量を確保することに伴い減少する小ヶ倉ダムの取水量は、新設鹿野ダムとの総合運用により可能としている。

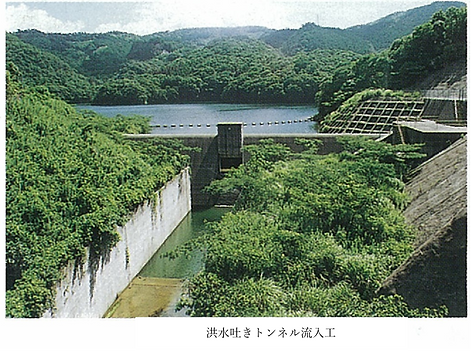

2） 洪水吐きトンネル
小ヶ倉ダムに洪水調節を行うため貯水池左岸に設置した洪水吐きトンネルは、堤高14.8ｍ、堤長長73.8ｍの流入工と洪水をバイパスさせるトンネル部および下流河川へ導くための減勢工を含む放流工よりなる。
流入工は、常用洪水吐きとしてアゴ付き放流管である3.88ｍ×2.5ｍのオリフィスと、幅58.5ｍの非常用洪水吐きを備えている。トンネル部は、延長340ｍの標準馬蹄形トンネルで、ダム設計流量を対称流量として決定されている。
[関連資料 2) を加筆]
5. 関連資料（関連資料紹介：工事誌、論文、報文等）
1） 建設後60年を経たダムにリニューアル /柳瀬梢・松本一夫 【ダム日本No,532(H1.2)】
2） 洪水吐きトンネルによる洪水調節-小ヶ倉ダム- /川原孝 【ダム技術1995.9(108)】
3） ダム温故知新 第11回 小ヶ倉ダムを訪ねて /安河内孝 【ダム日本 No.809(2012.3)】
4） 長崎県HP＞文化財の広場＞長崎県の文化財 □小ヶ倉ダム・小ヶ倉ダム管理橋
6. 近傍の施設等（観光・商業関連）
1) 小ヶ倉水園
小ヶ倉水園は、庭園に噴水や滝、河川に自然石を配し、水・光・緑という自然の成り立ちを表現したもので、豊かな自然に囲まれた小ヶ倉ダム堰堤下に、長崎水道施設１００周年を記念して建設されている。

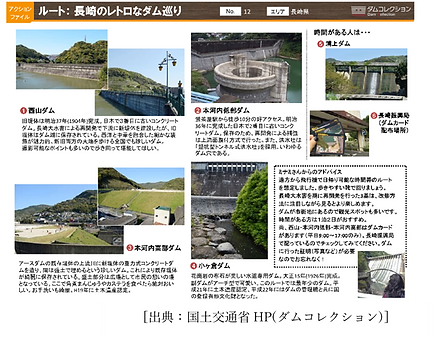

2) 長崎のレトロなダム巡り
国土交通省HPのダムコレクション：アクションファイル No.12「長崎のレトロなダム巡り」で紹介される一ダムである。
